Configuration BESS
Configuration de votre profil BESS dans Glint Solar
Configurez les profils BESS dans Glint Solar pour obtenir des conceptions rapides, fiables et précises. Créez des profils avec toutes les configurations, batteries et stations MV que vous utilisez - y compris les détails des modèles spécifiques, l'orientation, l'espacement et les pertes - et appliquez-les à vos conceptions en un clic. Les profils vous permettent de comparer facilement les capacités estimées et de visualiser l'aspect réel de votre site.
Chez Glint Solar, nous vous recommandons de faire appel à l'expertise de BESS pour la mise en place des profils. Glint Solar inclut quelques exemples de profils dans le produit, mais la configuration optimale du BESS dépend de l'emplacement, de l'équipement spécifique, des préférences de l'entreprise, etc. Nous sommes ravis de vous aider à configurer les profils, en particulier pour les utilisateurs qui ne disposent pas d'une expertise interne en matière de BESS.
La configuration d'un BESS (Battery Energy Storage System) se compose de trois éléments principaux : le profil, les batteries et la station MV. Le processus commence par la définition des batteries, car leur capacité et leurs spécifications influencent directement les performances du système. Lors de la phase de sélection des batteries, les paramètres suivants doivent être définis. Les valeurs fournies ci-dessous sont données à titre indicatif et peuvent varier d'un projet à l'autre et d'un fournisseur à l'autre.
Configuration du BESS disponible dans Glint Solar
Vous pouvez créer et modifier la configuration du BESS à deux endroits dans Glint :
1. Dans la fenêtre de configuration PV.

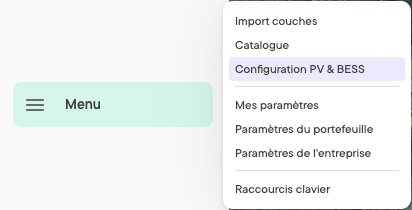

Cliquez sur le bouton Menu dans le panneau latéral gauche et sélectionnez Configuration PV & BESS.

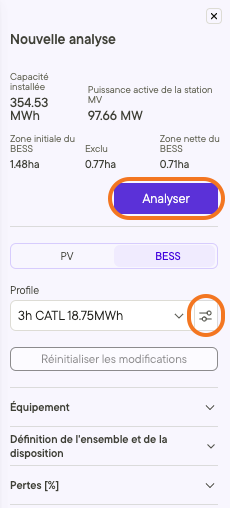

Ou cliquez sur le bouton de vitesse à droite du profil utilisé pour une nouvelle analyse.

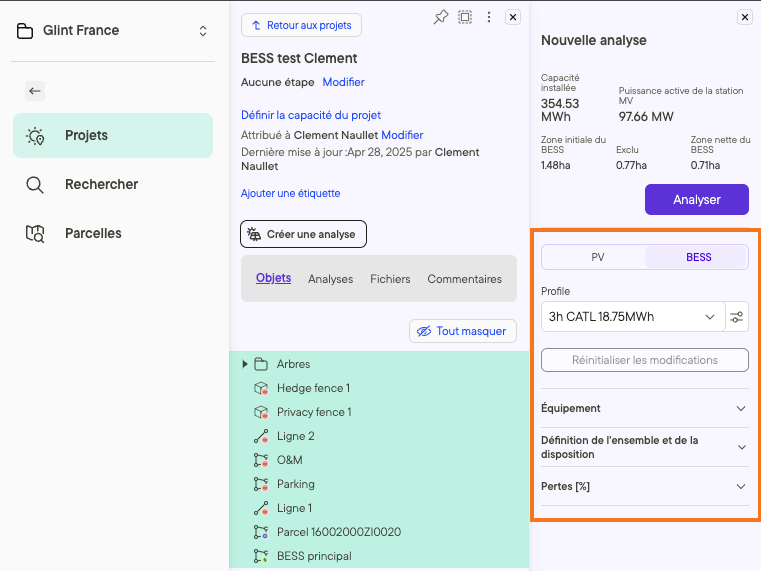

2. Lors de la création d'une nouvelle analyse pour un projet.
La configuration du profil s'ouvre dans une nouvelle fenêtre modale lorsque vous cliquez sur Créer une analyse.

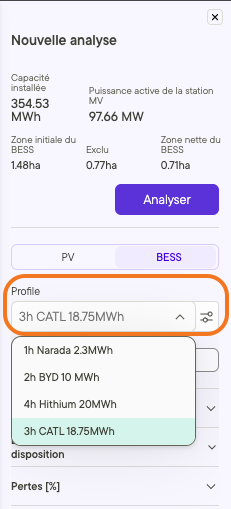

Cliquez sur Profil pour choisir parmi les profils existants.
Vous pouvez ensuite ajuster les paramètres dans les sections Equipement, Set & Layout et Pertes.

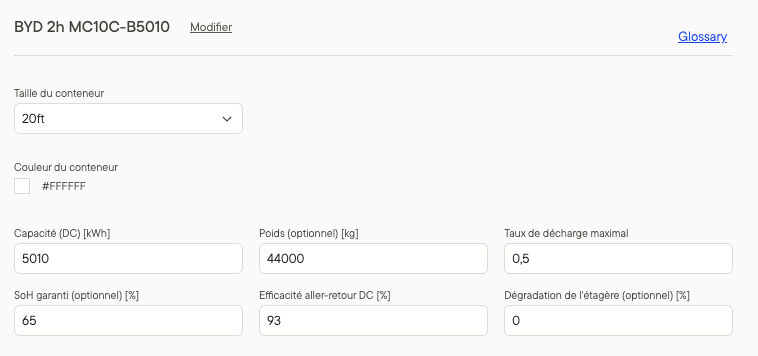

Batterie:
Taille du conteneur : Normalement, on utilise un conteneur de 20 pieds, mais il est possible d'utiliser des conteneurs de 40 pieds.
Couleur du conteneur : généralement vert foncé ou blanc, pour des raisons visuelles, mais cela se fait au cas par cas, en fonction du projet. La couleur peut également être ajustée dans Glint Solar pour améliorer la visualisation du projet, par exemple en colorant différemment les stations MV et les conteneurs de batteries.
Capacité : en 2025, un conteneur standard de 20 pieds contient généralement environ 5 MWh.
Poids (optionnel) : Un conteneur typique de 20 pieds avec une capacité de 5 MWh pèse environ 45 tonnes. Ce poids n'est pas utilisé dans l'analyse, mais il est utile pour le suivi des fondations, le levage et la planification du transport.
Taux de C maximal : Les fournisseurs proposent généralement des options allant de 0,125 à 1,5 C-rate. Cela permet de définir le taux C maximal en fonction de l'équipement. Il est possible de définir dans Glint Solar des opérations ayant un taux de C inférieur, par exemple pour prolonger la durée de vie de la batterie.
SOH (état de santé) garanti : Il se situe généralement entre 60 % et 70 %, en fonction de la manière dont la batterie est exploitée. Plus le taux C est élevé et plus le nombre de cycles par jour est important, plus l'état de santé garanti est faible.
Efficacité de l'aller-retour en courant continu
Dégradation de l'étagère (optionnel) : Cette valeur a un impact sur la courbe de dégradation

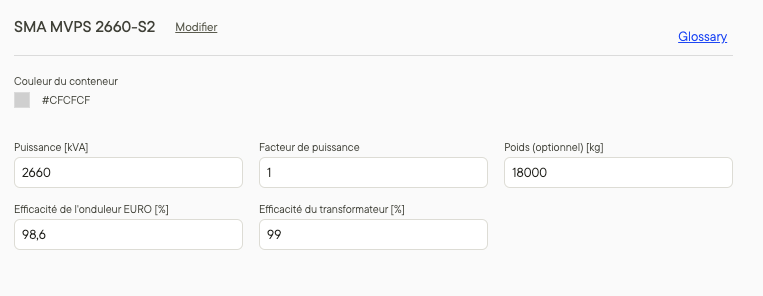

Station MV
Couleur du conteneur : généralement vert foncé ou blanc, mais cela peut varier en fonction du projet.
Puissance (en MVA) : La puissance peut varier de 1 à 5 MVA, mais certains fabricants vont jusqu'à 7 MVA pour un conteneur de 20 pieds.
Facteur de puissance : Un bon point de départ est 1, mais il est défini par les exigences du réseau.
Poids : Le poids d'une station MV typique est d'environ 30 tonnes.
Rendement de l'onduleur (rendement Euro)
Rendement du transformateur
Profile BESS
L'équipement, qui comprend la batterie, la station MV et le profil d'exploitation.

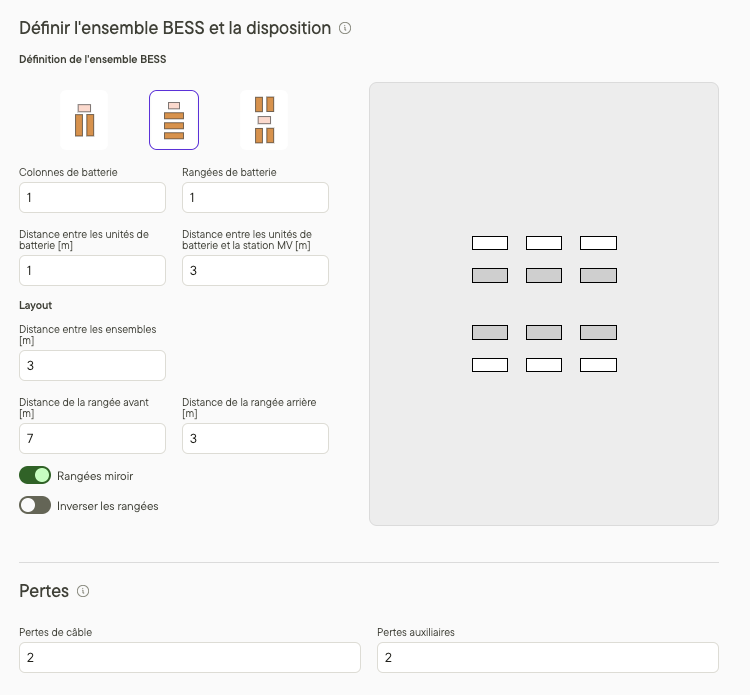

Définition de l'ensemble BESS, y compris la disposition des conteneurs, et spécifiquement :
Nombre de colonnes de batteries : Le nombre de colonnes de batteries dépend du système horaire du projet, et le nombre de colonnes de batteries doit être aligné en conséquence.
Nombre de rangées de piles : Le nombre de rangées de batteries dépend du système horaire du projet et le nombre de colonnes de batteries doit être aligné en conséquence.
Distance entre les unités de batterie : Normalement, une distance minimale de 0,5 mètre est respectée.
Distance entre les unités de batterie et la station MV : Une distance minimale de 3 mètres est requise entre les unités de batteries et la station MT.
Distance entre les postes : Une distance minimale de 3 mètres entre les postes est recommandée pour garantir un espace suffisant pour l'entretien et la sécurité.
Pertes, comptabilisation des pertes d'énergie pendant le fonctionnement pour :
- Pertes de câbles : Ces pertes sont dues à la résistance des câbles électriques utilisés pour transférer l'énergie entre les composants, et dépendent de la longueur et de la taille des câbles.
- Pertes auxiliaires : Ces pertes sont associées à l'énergie obtenue à partir des batteries pour faire fonctionner les charges internes telles que les systèmes de contrôle, la surveillance, les systèmes de refroidissement et d'autres équipements auxiliaires.
Cette approche garantit que chaque composant est soigneusement sélectionné et intégré pour une performance et une efficacité optimales, couvrant tous les aspects de la configuration du BESS.
Ressources supplémentaires
Pour plus de détails sur la configuration des BESS, veuillez consulter les articles ci-dessous :
