Mesure d'objets

Glint Solar propose plusieurs outils de mesure - pour mesurer la superficie des parcelles, la longueur des raccordements au réseau ou les distances entre les points. Cet article explique les outils de mesure disponibles et comment les utiliser.

Mesurer la distance

1. Cliquez sur l'outil Mesure en bas à droite de votre écran.
2. Cliquez sur la carte pour créer le premier point.
3. Lorsque vous faites glisser le curseur sur la carte, la distance entre le premier point et le curseur s'affiche.
4. Cliquez sur la carte pour créer d'autres points.
5. Appuyez sur Entrée pour compléter la ligne et afficher sa longueur totale.

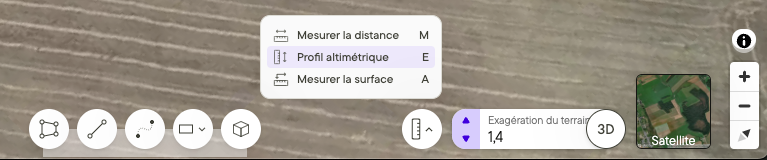

Outils de mesure

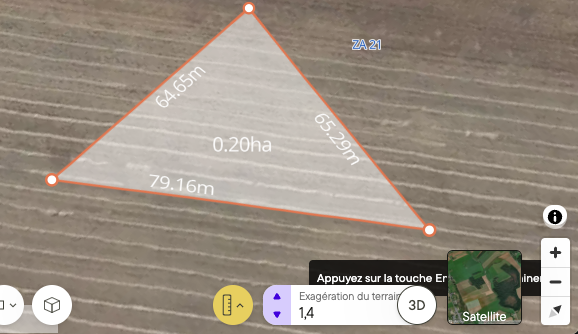

Mesure de surface

Il existe plusieurs façons de mesurer la surface d'un polygone dans la plate-forme. Si vous dessinez un polygone, que ce soit à l'aide de l'outil de mesure ou de l'outil de dessin, sa surface s'affichera au fur et à mesure que vous le dessinerez.

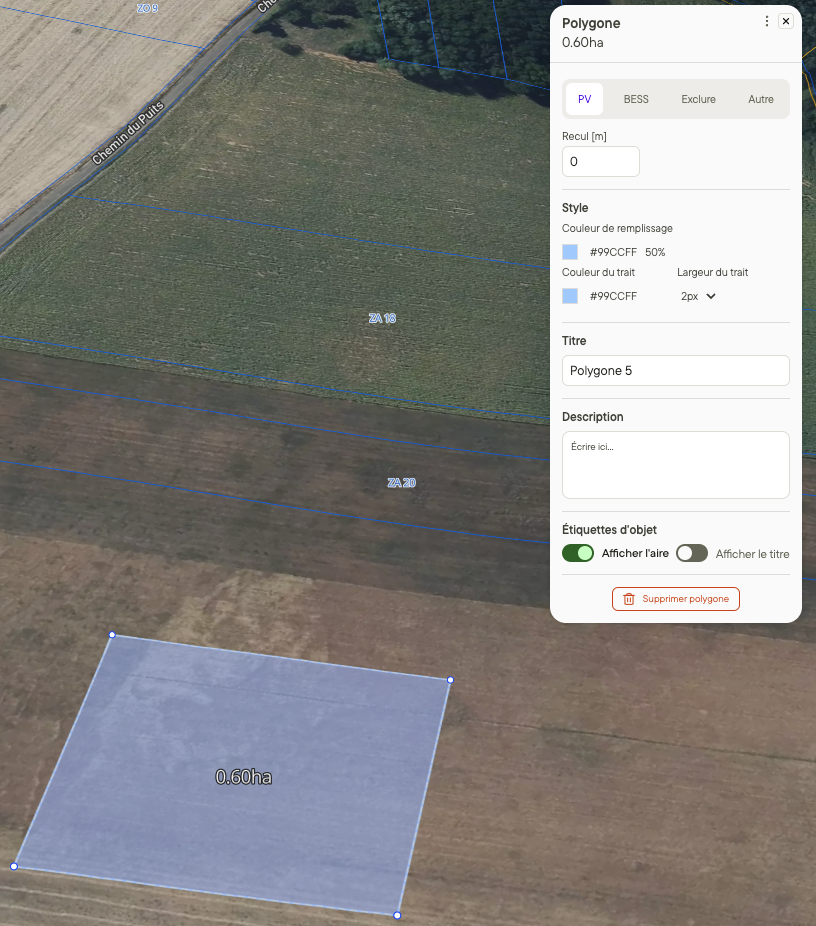

La deuxième méthode consiste à accéder à un polygone dans un projet à partir d'une liste d'objets. Pour ce faire, vous devez

1. Créez un objet polygone dans un projet.
2. Cliquez sur l'option Afficher l'aire sous Étiquettes d'objets dans la fenêtre de calque.
3. La mesure de la surface apparaît au-dessus du polygone.
4. Cliquez à nouveau sur le bouton Afficher l'aire pour masquer la mesure.

Vous pouvez visualiser les zones de polygone sans les ajouter en tant qu'objets de projet.

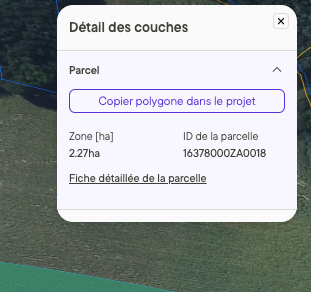

Enfin, si vous sélectionnez une parcelle sur la carte, sa superficie sera affichée dans la fenêtre des couches.

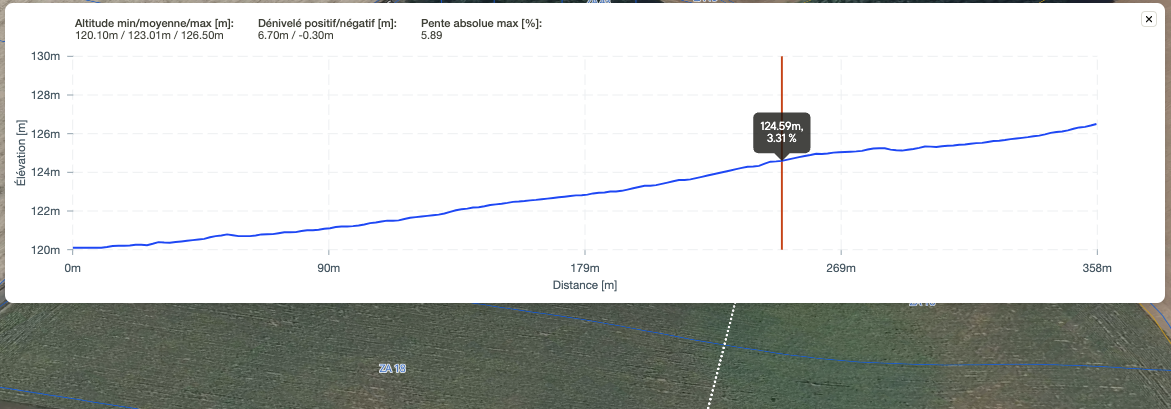

Profil d'élévation

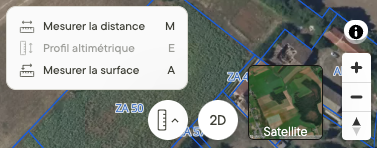

1. Cet outil n'est disponible qu'en mode 3D.
2. Cliquez sur le bouton Profil d'élévation en bas à droite de votre écran.
3. Cliquez sur la carte pour créer des points entre lesquels vous souhaitez voir le profil d'élévation.
4. Appuyez sur Entrée pour compléter la ligne.
5. Une image représentant le profil d'élévation et la longueur de la ligne apparaît.
6. Cliquez sur x dans le coin supérieur droit du profil pour sortir, ou cliquez à nouveau sur le bouton Profil d'élévation pour fermer l'outil.

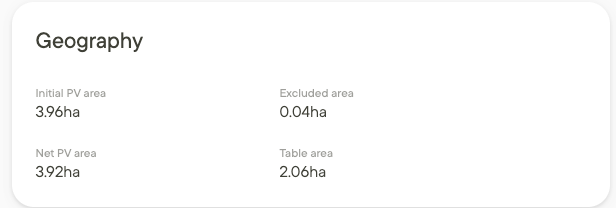

Rapport d'analyse

Le rapport d'analyse de tout projet comprend quelques mesures clés des objets inclus dans votre projet.

• Surface incluse : La surface totale de tous les objets marqués comme inclus.
• Zone exclue : La surface totale de tous les objets marqués comme exclus.
• Surface nette : La surface totale incluse moins la surface totale exclue.
• Longueur de la connexion au réseau : La longueur totale de tous les objets marqués comme connexion à la grille.

Mesures clés intégrées au rapport

Ressources supplémentaires

Pour plus d'informations sur le rapport d'analyse, voir Le rapport d'analyse.

Pour en savoir plus sur la visualisation 2D et 3D, cliquez ici.
